Planung von Heizungsanlagen mit Konvektionsheizungen

Aus HelpSystem
Zur Navigation springen Zur Suche springen
Produkt InstalSystem 5
Art des Artikels DESIGNUNTERRICHT
Aktuell für Version 2023-06-03


Umfang der Schulung

Der Artikel verdeutlicht, wie eine Heizungsanlage mit Konvektionsheizungen vom Wärmeerzeuger bis zu den Verbrauchern ausgelegt werden kann, einschließlich der Regeleinheiten.

Erforderliche Module und Programmkonfiguration

  • Paket InstalSystem 5 enthält ein Modul:
    • Heizkörperauslegung
    • Heizung

Videos mit Bezug zum Thema des Artikels



Die angegebenen Videos beinhalten die in diesem Artikel behandelten Themen und sind keine Aufzeichnung einer Schulung.

Projektdatei

Die in dieser Schulung verwendete Projektdatei: Heizen mit Konvektionsheizungen in einem Wohngebäude (Unterrichtsbeispiel).

Ausgangszustand

Die Auslegung umfasst die Gebäudestruktur (Geschosse, Räume). Es wurden Werte für die Auslegungsheizlast der Räume für die Beheizung ermittelt.

Zu unternehmende Schritte

Öffnen der Ausgangszustandsdatei

  1. Starten Sie InstalSystem 5.
  2. Öffnen Sie die Projektdatei. For more information, see: Projekt- und Anwendungsmanagement.

Laden von Katalogen und Einstellen von Standarddaten für das Projekt

Wählen Sie die Standarddaten im Fenster Allgemeine Daten aus:

  1. Berechnungsumfang - wählen den Berechnungsumfang: Heizungs Systeme.

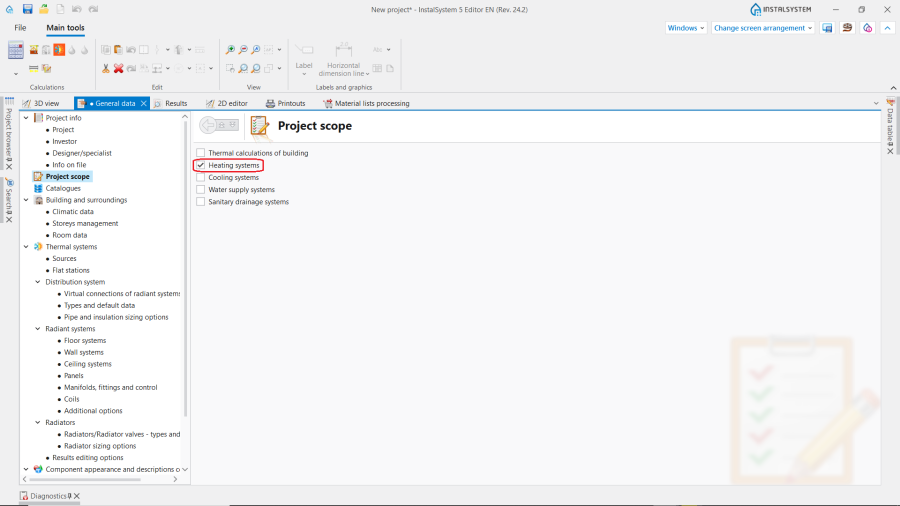

    1. Berechnungsumfang.

  2. Katalogverwaltung – Gewünschte Kataloge auswählen und in die Spalte Kataloge im Projekt Kataloge im Projekt: verschieben. Die Suche kann mit oben stehenden Filtern verfeinert werden. For more information, see: Verwendung von Katalogen und Katalogdaten im Projekt.

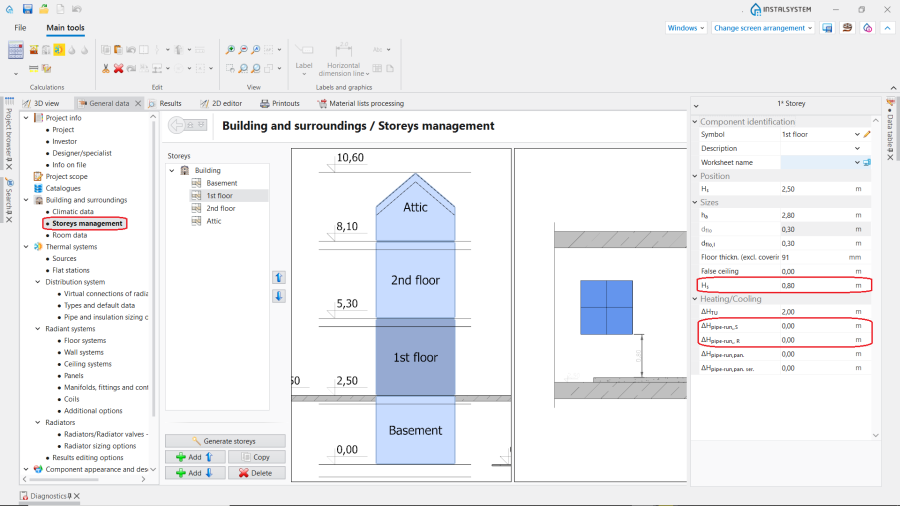

  3. Geschossaufbau – Überprüfung und Vervollständigung der grundlegenden Parameter für jede Etage:
    • Brüstungshöhe (hBr),
    • Abstand der Teilstrecken vom Boden (nicht maßgebend für die Anbindung von Deckenpanels) definiert im Geschossaufbau (ΔHTS,VLi ΔHTS, RL).
      2. Geschossaufbau.

  4. Heizen / Kühlen/Wärmeerzeuger – die Standardparameter für die Wärmequelle überprüfen.
  5. Heizen / Kühlen/Verteilleitung/Bauteile und Vorgabewerte – die Standardtypen auswählen:
    • Standard Rohr Typen und Isolierung,
    • Standard Ventiltypen,
    • Standard Verteiler und Bauteile,
    • Überprüfen Optionen hydraulischer Abgleich.

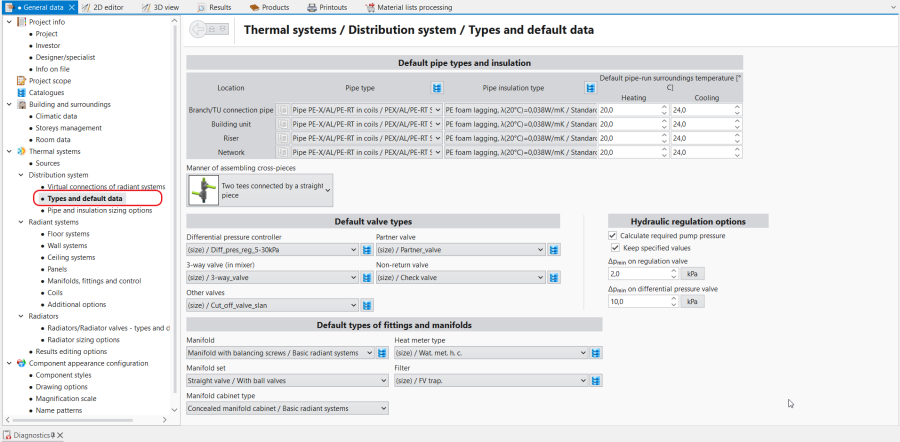

      3. Verteilleitung/Bauteile und Vorgabewerte

  6. Heizen / Kühlen/Verteilleitung/Rohrauswahl Optionen – die Parameter für die Auswahl der Rohre und der Dämmung überprüfen.
  7. Heizen / Kühlen/Heizkörper/Heizkörper/HK-Ventile - Typen und Standardwerte – Vervollständigen der Standardtypen:
    • Standard Heizkörpertyp,
    • Standard Badheizkörper,
    • Standard Heizkörper Anschluss,
    • Standard Badheizkörper Anschluss,
    • Heizkörper Thermostatventil,
    • Heizkörper Rücklaufventil,
    • Standard Heizkörper Typ Anschluss seitlich rechts,
    • Standard Heizkörper Anschluss (Rechts/Links/Mitte),
    • Anschlussarmatur für Ventilheizkörper - auf die richtige Anwendung achten: für ein Zwei-Rohr-System,
    • Anschlussarmatur für Kompaktheizkörper - auf die richtige Anwendung achten: für ein Zwei-Rohr-System,
    • ,
    • Überprüfen Allgemeine Einstellungen.

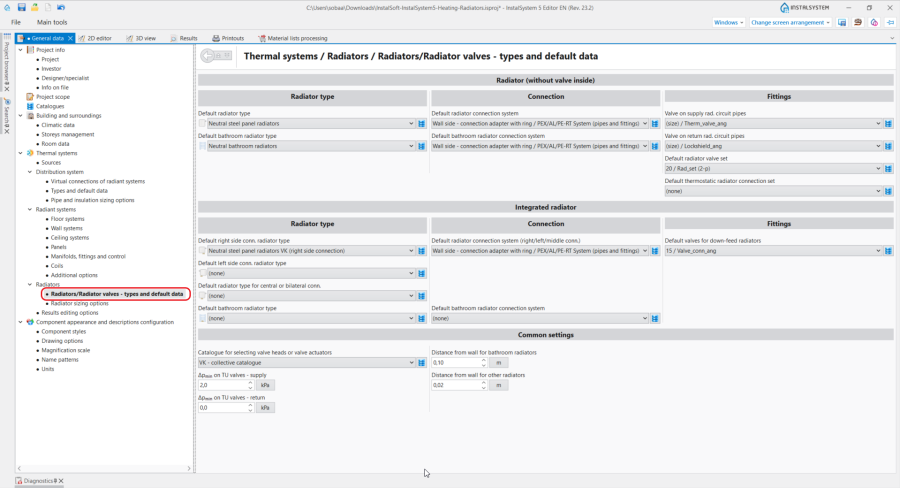

      4. Heizkörper/HK-Ventile - Typen und Standardwerte

  8. Heizen / Kühlen/Heizkörper/Heizkörperauslegung Optionen – Überprüfung und Vervollständigung der Grundparameter für die Heizgeräte auf den Registerkarten Bad und Andere:
    • Standardbegrenzungen Heizkörpergröße (Standard Auslegungsmethode Größe),
    • Heizkörperauslegung Optionen - besonders auf die Funktion Durchfluss korrigieren achten; wenn aktiviert, wird die Durchflussmenge in den Heizkörpern so bestimmt, dass in jedem Raum 100% des Wertes Geforderte Leistung der Heizung erreicht werden, falls die Parameter dies zulassen. Wenn diese Funktion deaktiviert ist, erfolgt die Berechnung auf der Grundlage der Vorgabe Standard-Temperaturdifferenz des Heizmediums. (ΔθS,H - Heizkörper). In diesem Fall kann der erzielte Deckungsgrad des Wertes Geforderte Leistung der Heizung ungleich 100% sein.
    • Zuschlag für Heizkörpergröße,
    • Abstand vom Boden i Wandabstand.

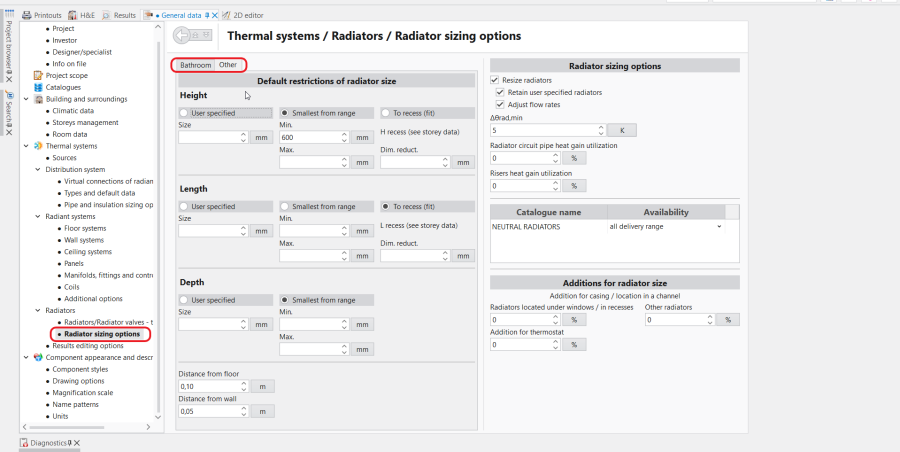

      5. Heizkörperauslegung Optionen.

Installation bearbeiten – Konvektionsheizungen

Einfügen und grafische Bearbeitung von Konvektionsheizungen

Einfügen- und Bearbeitung der Heizkörper automatisiert und händisch.

  1. Berechnungsumfang Heizkörper wählen.
  2. Heizkörper unter allen Fenstern/ in Nischen einsetzen und ggf. nicht benötigte Heizkörper löschen. Dieser Vorgang erfordert die vorherige Erstellung der Gebäudestruktur einschließlich Fenster/Nische.
    For more information, see: Vorbereitung der Gebäudestruktur
  3. Heizkörper an den übrigen Stellen händisch einsetzen.



Änderung der Auswahl in den Feldern: Typ, Anschlusstyp und Heizungsanschlussrichtung

  1. Gegebenenfalls die Standardeinstellungen in den Feldern der Datentabelle ändern: Typ, Anschlusstyp und die Verbindungsrichtung, abhängig von der Position relativ zum Strang und der vorgesehenen Verlegung der Anschlussleitungen. Idealerweise mehrere Elemente gleichzeitig auswählen und bearbeiten.
    For more information, see: Projektübersicht, Suche und Auswahl von Elementen

  2. Die Position im Feld Fixpunkt angeben - definiert den Punkt am Heizkörper, der immer an der gleichen Stelle bleibt, wenn sich die Abmessungen des Heizkörpers ändern

  3. Die betreffenden Typ Heizkörper auf Bodenkonvektoren ändern, dann sollte der Wert im Feld Abstand vom Boden negativ sein.

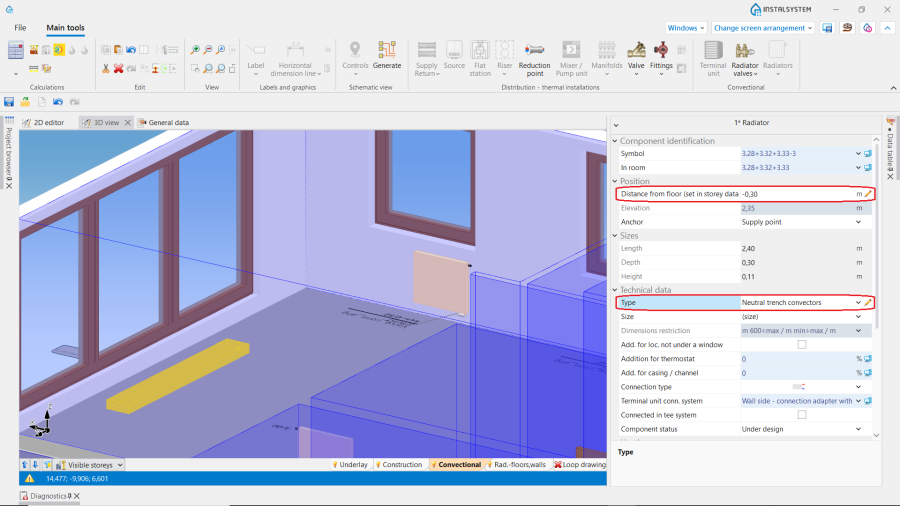

    6. Trench convectors.

  4. Falls erforderlich Typ, Anschlusstyp und andere Anordnungen von Badheizkörpern ändern.

Einfügen und grafische Bearbeitung von anderen Anlagenteilen

  1. Fügen Sie Wärmeer­zeuger und Strang in die Zeichnung ein.

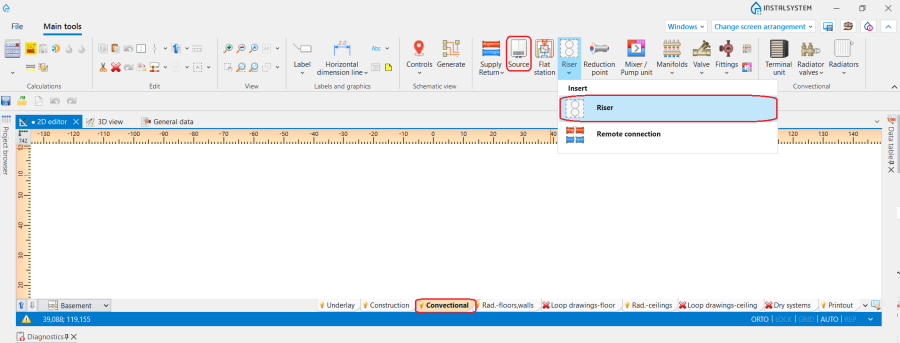

    7. Netzanfang i Strang.

    For more information, see: Verbindung von Geschossen mit dem Element „Vertikal“.
  2. Verbinden Sie Wärmeer­zeuger und Strang mittels eines Teilstreckenpaares Vorlauf und Rücklauf mit dem in der Datentabelle angegebenen Abstand. Geeignete Ventile und Armaturen einsetzen.
    8. Kombination der Elemente Netzanfang und Strang.

Anschluss von Konvektionsheizungen an Heizungsanlagen

Der Anschluss von Konvektionsheizungen an das Heizungssystem kann auf zwei Arten erfolgen::

  1. Verbinden der Heizkörper mittels Verteilleitungen mit dem Steig-Strang.
  2. Anschluss der Heizkörper über Verteiler an den Steig-Strang.
    For more information, see: Verteiler, Verteilersätze und Zubehör

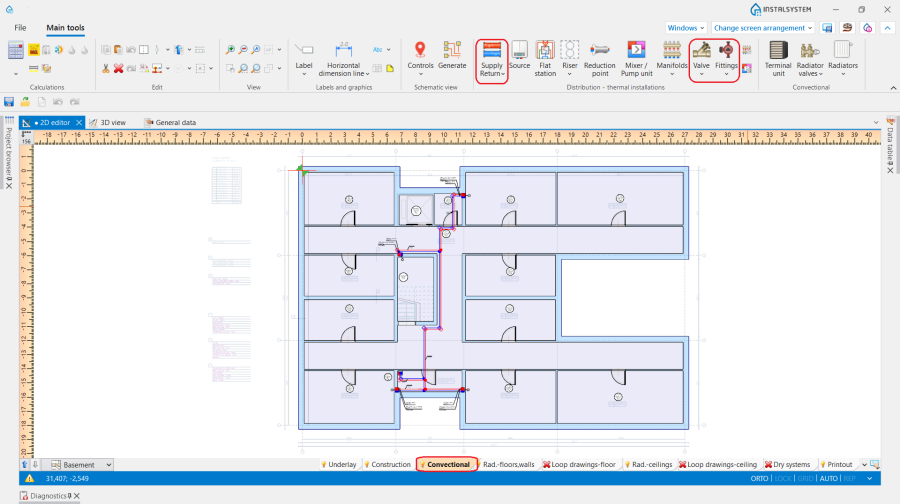

Formstücke

  1. Ventile in den Vor- und Rücklauf von Kompaktheizkörpern und Konvektoren einsetzen. Die gewählte Bauform des Ventils (gerade/gewinkelt) beeinflusst den Anschluss des Heizkörpers.

  2. Die entsprechenden HK-Ventile - Sets an den Anschlussstellen der Heizkörpers einfügen.

Überprüfung der Installation

  1. Die korrekten Verbindungen mit der Funktion Verbindungen prüfen Anschlüsse prüfen (Tastaturkürzel: Umschalt + F2).
  2. Im Fenster 3D Ansicht überprüfen, ob die Installation korrekt durchgeführt wurde.

For more information, see: Einführung zur Arbeitsweise InstalSystem 5

Kopieren eines sich wiederholenden Teils der Anlage in die nächste Etage

  • Ist die Raumaufteilung auf mehreren Etagen identisch, können Sie den sich wiederholenden Teil der Installation mit der Funktion Kopieren der ausgewählten Bauteile in das Geschoss darüber auf die darüber liegende Etage kopieren. Beachten Sie, dass die Strang-Elemente automatisch auf die nächste Etage erweitert werden.

Hydraulischer Abgleich der Anlage

  • Falls erforderlich, den hydraulische Abgleich des Systems muss mittels Strangregulierventilen und Differenzdruckregler Δp DDR durchführen. Beachten Sie, dass die Differenzdruckregler Δp DDR standardmäßig als Ventilpaar eingesetzt werden.

Generierung von Entwicklungen

Die Erweiterung wird automatisch generiert. For more information, see: Automatische Erzeugung von schematischen Ansichten.

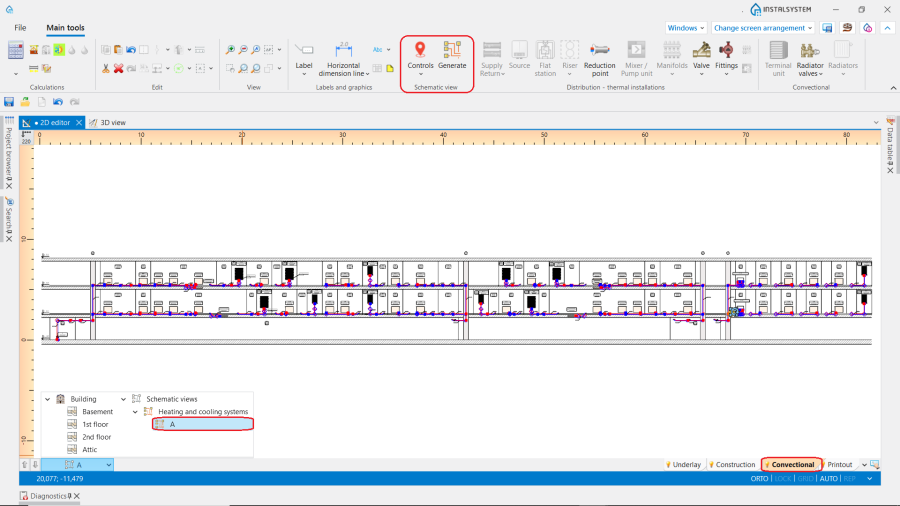

11. Schema ­ .


Vorbereitung von Zeichnungen für den Ausdruck/Export

For more information, see: Export / Ausdruck von Ergebnissen und Zeichnungen

BIM - Exportieren von Anlagen in ein IFC-Modell

Rufen das Exportfenster über das Symbol IFC Datei exportieren , in der Toolbar Hauptwerkzeuge verfügbar, wenn die Registerkarte 2D-Editor Ausdruck aktiv ist.

12. IFC Datei exportieren .


For more information, see: BIM - Export von Installations- und Konstruktionsdaten aus einem Projekt in IFC-Modelle .
