Planung von Fußboden- und Wandheizungssystemen

Produkt	InstalSystem 5
Art des Artikels	PROGRAMM-ANWENDUNGEN
Aktuell für Version	2023-07-14

Umfang des Unterrichts

In diesem Artikel wird beschrieben, wie die Heizung in Flächensystemen (nass und trocken) ausgelegt wird:

in Beispiel auf der Grundlage eines Entwurfs für ein zweigeschossiges, nicht unterkellertes Einfamilienhaus.

Erforderliche Module und Programmkonfiguration

Paket InstalSystem 5 mit Modul:

Flächenheiz-und Kühlsysteme.

Videos beziehen mit der Thematik des Artikel

Die angegebenen Videos behandeln die in diesem Artikel behandelten Themen und sind keine Aufzeichnung der Unterricht.

Projektdatei

Die in dieser Lektion verwendete Projektdatei: Fußboden- und Wandflächenheizung (Unterrichtsbeispiel).

Ausgangszustand

Das Projekt enthält einen Satz von Standarddaten, die in der Vorlage konfiguriert sind.
Das Layout der Räume wurde auf der Grundlage von DWG-Unterlagen entwickelt. Mehr Details: Fußboden- und Wandflächenheizung (Unterrichtsbeispiel).

Durchzuführende Schritte

PProjektentwurf - Systeme für nasse Oberflächen

Bearbeitung der allgemeinen Daten und Erstellung einer Bauwerksstruktur

Öffnen einer neuen Projektdatei

Starten Sie das Programm InstalSystem 5.
Öffnen Sie ein neues Projekt und wählen Sie die gewünschte Version der Datei aus. For more information, see: Projekt- und Anwendungsverwaltung.
Wählen Sie eine geeignete Vorlage. For more information, see: Vorlage-Dateien.

Definition von Katalogen und allgemeinen Daten

For more information, see: Beschaffung von Katalogen und Katalogdaten im Projekt.
Melden Sie Projektdaten in Bezug auf die Standarddaten:

Geschossaufbau - die erforderliche Anzahl von Stockwerken hinzufügen. For more information, see: Vorbereitung der Gebäudestruktur.
Katalogverwaltung - wählen Sie Kataloge gemäß der Liste in der Projekttabelle im Bereich aus:
- Flächenheizungssysteme
- Rohre und Formstücke
- Dämmungen
- Ventile und Armaturen.
Heizen / Kühlen - füllen Sie die Informationen für:
- Verteilleitung
  - Bauteile und Vorgabewerte
- Flächenheizungssysteme
  - Bodenheizung
  - Wandheizung
  - Verteiler, Formstücke und Regelung.

Vorbereitung der Gebäudestruktur

Bereiten Sie die Gebäudestruktur in Übereinstimmung mit: Vorbereitung der Gebäudestruktur - Raumaufteilung.
Skorygować odpowiednio w następujące dane:
- Für Elemente Raum des Typs Bad ändern Sie im Fenster Datentabelle Wert im Feld Auslegungstemp. zu 24°C, für Elemente Raum des Typs Vestibül zu 16°C.
- Maximal zulässige Fußbodenoberflächentemperatur durch Auswahl des entsprechenden Raumtyps im Abschnitt Heizung.
- Für unbeheizte Räume ist ein Wärmeverlustwert von "0" anzusetzen. For more information, see: Vorbereitung der Gebäudestruktur.
Überprüfen Sie die Korrektheit der vorgestellten Konstruktion in 3D Ansicht. For more information, see: Ansicht der erstellten Gebäudestruktur.

Installationsausgabe - System für nasse Oberflächen

Einfügen von Elementen Heizen/Kühl Zone

Elemente Heizen/Kühl Zone zu ausgewählten Räumen einfügen.
For more information, see: Zone der Heiz- und Kühlflächen.

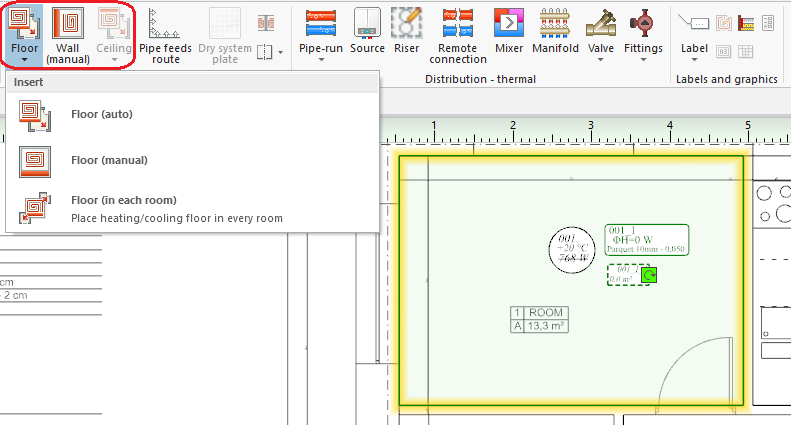

1. Einfügung Heizen/Kühl Zone.
Schneiden Sie die entsprechenden Teile aus: Heizen/Kühl Zone und/oder zihre Form aufgrund der Einbauten (Treppen, Bäder) in den Zimmern zu verändern.
Ausgewählte Bereiche von Elementen: Heizen/Kühl Zone wegen der erforderlichen Dehnungsfugen unterteilen.

Ausgabe der Daten Zonen der Heiz- und Kühlflächen

Wahl der Verkleidung.
Ausgewählte Elemente auswählen Heizen/Kühl Zone und wählen Sie die entsprechende Verkleidungsart im Feld Belag im Fenster Datentabelle.

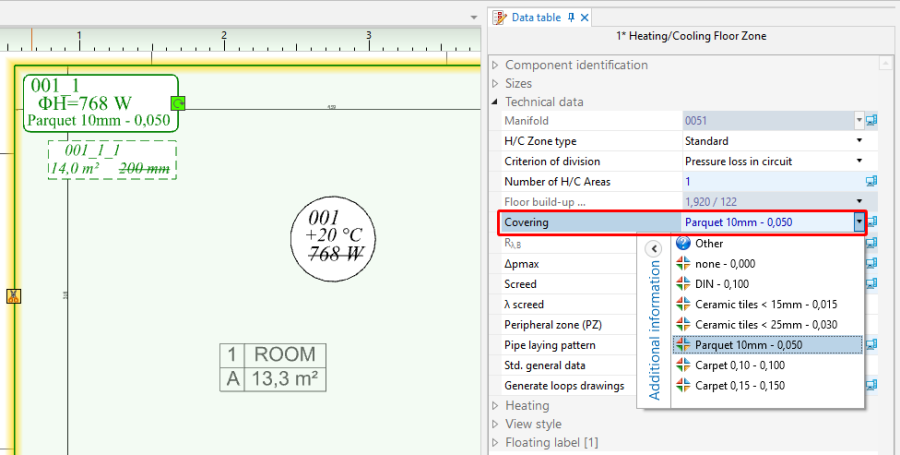

2. Belag.

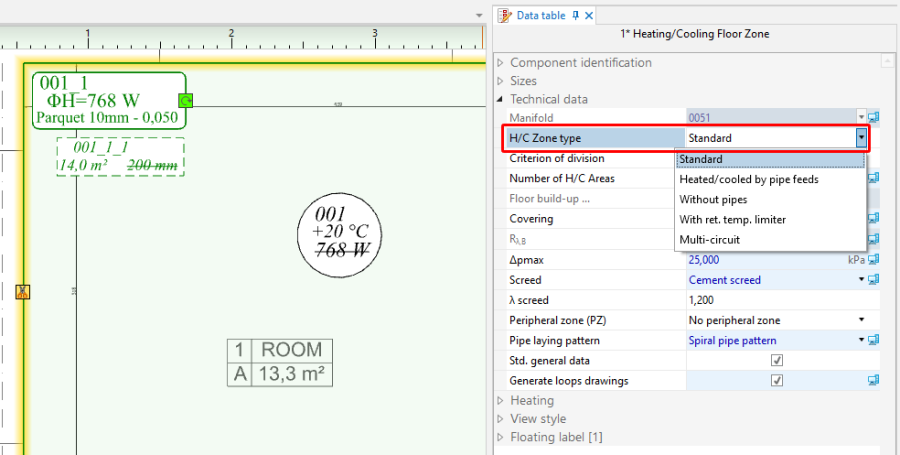

Änderung des Typs für Heizen/Kühl Zone.
1. Wählen Sie die Elemente Heizen/Kühl Zone, in denen ein erheblicher Bereich von Durchgangsverbindungen belegt ist, und ändern Sie deren Typ in Mit Anschlussleitungen beheizt. Denken Sie dann daran, die Verbindung zum Verteiler zu entfernen.
2. Markieren Sie Heizen/Kühl Zone, auf denen die Schleifen nicht verlegt werden sollen, und ändern Sie deren Typ in Blindfläche.

  3. Typ Heizen/Kühl Zone.
Bestimmung des Vorhandenseins von Grenzzonen.
Deklarieren und konfigurieren Randzone (RZ).For more information, see: Grenzbereiche Heiz- und Kühlflächenbereiche..

Einfügen von Elementen Verteiler

Einfügen Sie Verteiler pro Etage. Verteiler ist in der Zeichnung zusammen mit dem Verteilerschrank eingefügt.
For more information, see: Verteiler für Oberflächensysteme und deren Zubehör.

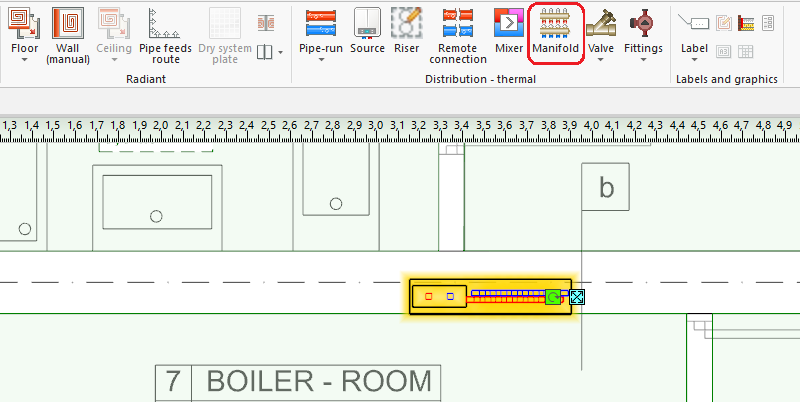

4. Einfügen eines Elements Verteiler.

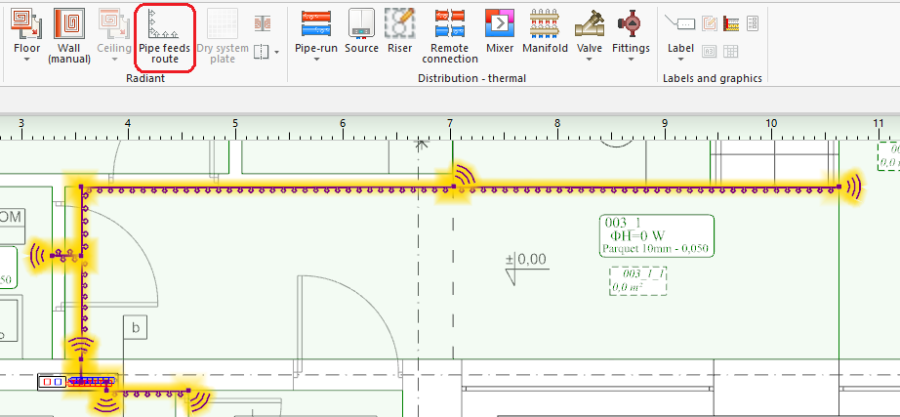

Weiterleitung von Verbindungen

Kombinieren Sie die Elemente: Heizen/Kühl Zone mit Verteilern unter Verwendung der Verlauf Anbindeleitungen. Verlauf Anbindeleitungen ermöglicht die automatische Generierung von Verbindungen.
For more information, see: Verbindungsstrecke und Bearbeitung von Verbindungen für das Oberflächensystem.

5. Einfügen eines Elements Verlauf Anbindeleitungen

Bearbeitung der Installation - Einspeisung der Verteiler

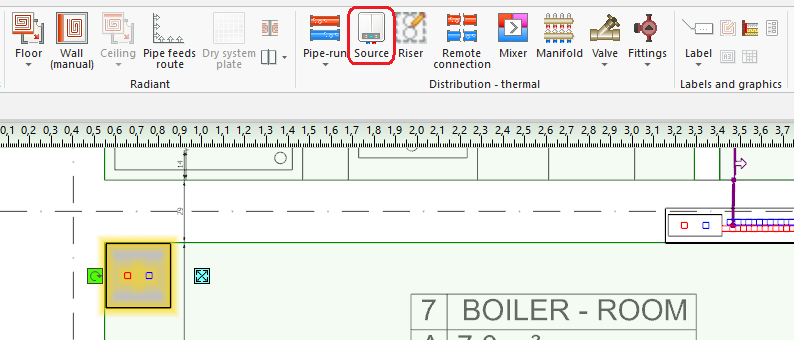

Einfügen der Quelle

Element Wärmeerzeuger in der untersten Etage einfügen.

6. Einfügen eines Elements Wärmeerzeuger.

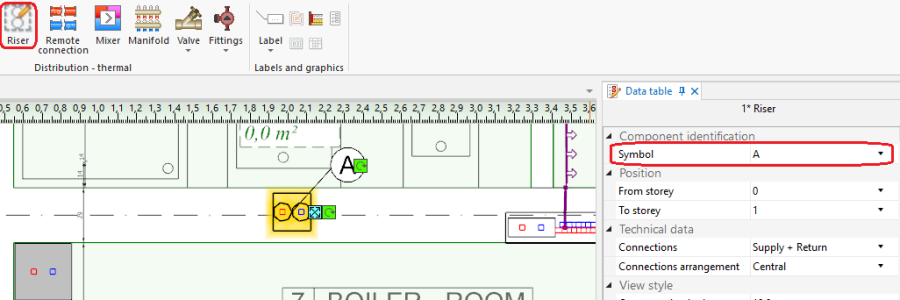

Einfügen von Steigleitungen

EinfügenStrang, ein Symbol geben und den Umfang angeben (von Stockwerk 0 bis Stockwerk 1).
For more information, see: Verbindung von Geschossen mit dem Element "Vertikal"

7. Einfügen eines Elements Strang.

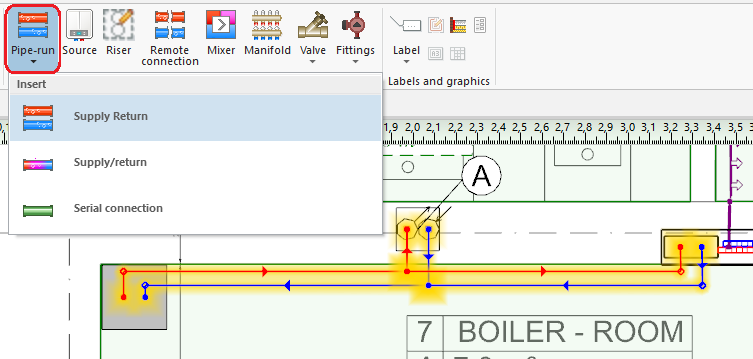

Verteilung der Anlagen

Verbinden Sie die Elemente Wärmeerzeuger, Verteiler, Strang miteinander, die Abgrenzung des Netzes mit den Elementen: Teilstrecke Verwendung des Programmmodus: FANG i ORTO.

8. Verbindung der Installationskomponenten.
(Optional) verwenden Sie Verbraucher automatisch anschließen.

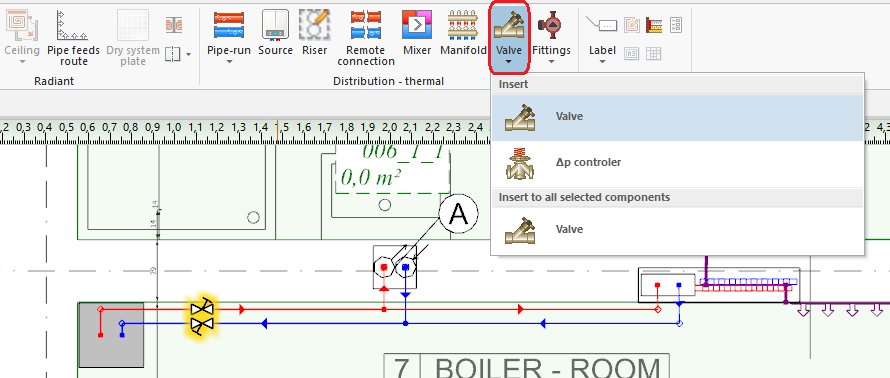

Einfügen von Beschlägen

Einfügen von Elementen Ventil auf Grundstücken.

9. Einfügen von Beschlägen.

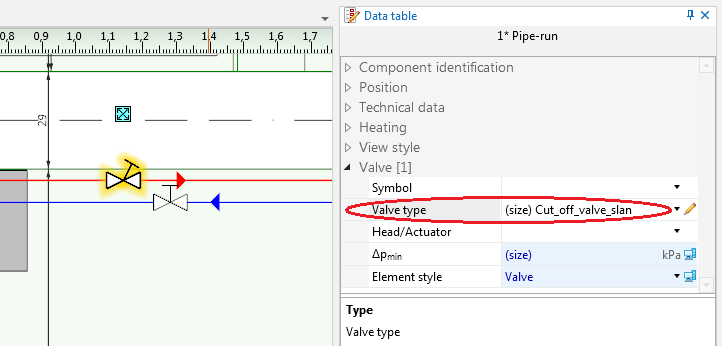

Wählen Sie im Datentabelle Ventil Typ.

10. Ventil Typ.
Verwenden Sie die Option: Kopieren - Einfügen können Sie Beschläge desselben Typs in andere Grundstücke einfügen.

Überprüfung der korrekten Installationsstruktur

Überprüfen Sie die Korrektheit der Installationsstruktur mit der Funktion Anschlüsse prüfen (Skrót: Shift + F2).
Überprüfen Sie die Korrektheit der Installationsstruktur und erkennen Sie Kollisionen mit dem 3D Ansicht.
For more information, see: Überprüfung der Korrektheit der Installationsstruktur.

Korrektur der Installationsparameter - manuelle Änderung (optional)

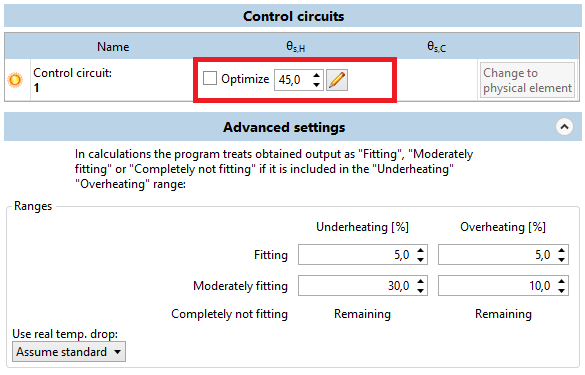

Korrigieren Sie die Vorlauftemperatur der Aufputzanlage über die Regelkreise im Fenster Projektdaten im Abschnitt Heizen / Kühlen/Wärmeerzeuger.

11. Daten des Steuerkreises
Korrigieren Sie die Stapel- und Abkühlintervalle des Mediums in den einzelnen Schleifen.
For more information, see: Interaktive Berechnung von ebenen Systemen.
Korrigieren Sie die Auslegung der Fußbodenheizung.

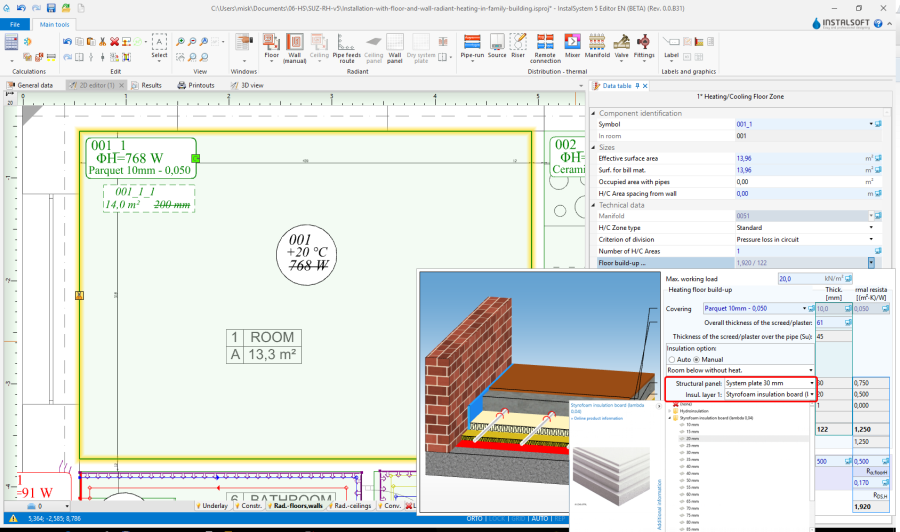

12. Fußbodenaufbau ....

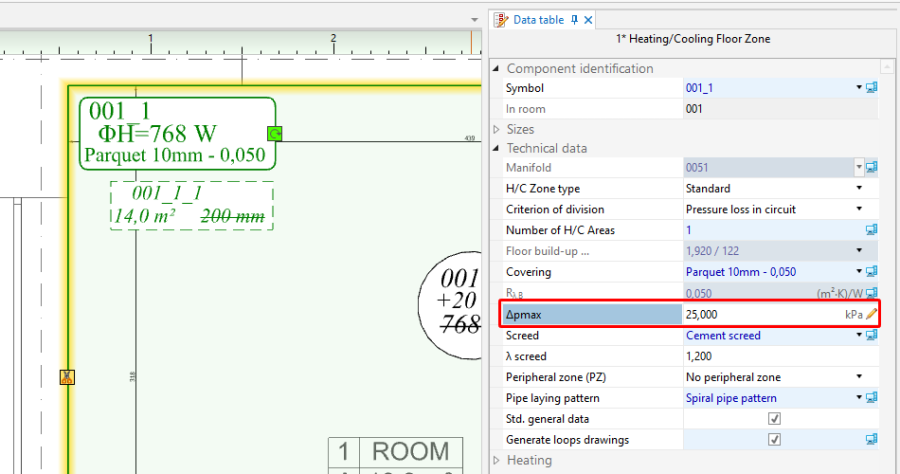

Korrigieren Max. Druckverlust im Kreis.

13. Max. Druckverlust im Kreis.

Berechnungen und Diagnosen

Vollständige Berechnungen über das Taschenrechner-Symbol aufrufen in dem Abschnitt Berechnung in der Symbolleiste.
Öffnen Sie das Fenster Meldungen / Hinweise indem Sie es aus der Liste der Fenster auswählen oder die Taste F8 drücken.
Führen Sie eine interaktive Überprüfung der Ergebnisse im Fenster Flächenheizungsberechnung interaktiv durch.For more information, see: Interaktive Berechnung von Oberflächensystemen.
Sobald die Berechnung abgeschlossen ist, überprüfen Sie die im Fenster Meldungen / Hinweise zusammengestellten Meldungen.
For more information, see: Berechnungen und Diagnosen..
Meldet die Diagnose Meldungen von Fehlerrang, sollten diese vorrangig beseitigt werden. Insbesondere sollte darauf geachtet werden:
1. Grad der Deckung des Wärme- oder Kältebedarfs.
2. Korrektheit des Verlaufs der automatisch generierten Verbindungen.
3. Ausgewählte Schichten von Heiz-/Kühlebenen im Hinblick auf unerwünschte Unterschiede in den Höhen/Baudicken der angrenzenden Ebenen.

Bearbeiten der Anlage und ihrer Parameter

In diesem Stadium können manuelle Änderungen an der Anlage und ihren Parametern vorgenommen werden, und zwar in Bezug auf:

Korrektur der Trennebene eines Elements Heizen/Kühlen Zone na elementy Heizkreis

For more information, see: Korrektur der Teilungslinie nach der automatischen Teilung.

Erneute Durchführung von Berechnungen und Überprüfung der Ergebnisse

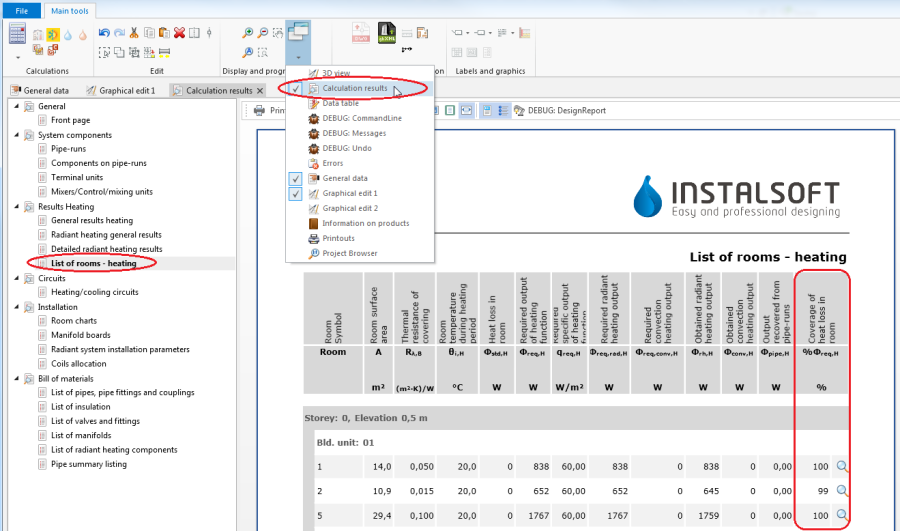

Überprüfen Sie die Ergebnisse der Berechnungen, insbesondere in Bezug auf:
- den Grad der Deckung des Raumwärmebedarfs,

  14. Deckung der geforderten Heizleistung.
- abgestimmte Schichten Fussboden- Heizung/Kühlung, einschließlich der Frage, ob es unerwünschte Unterschiede in den Höhen/Dicken der benachbarten Gebäude gibt.

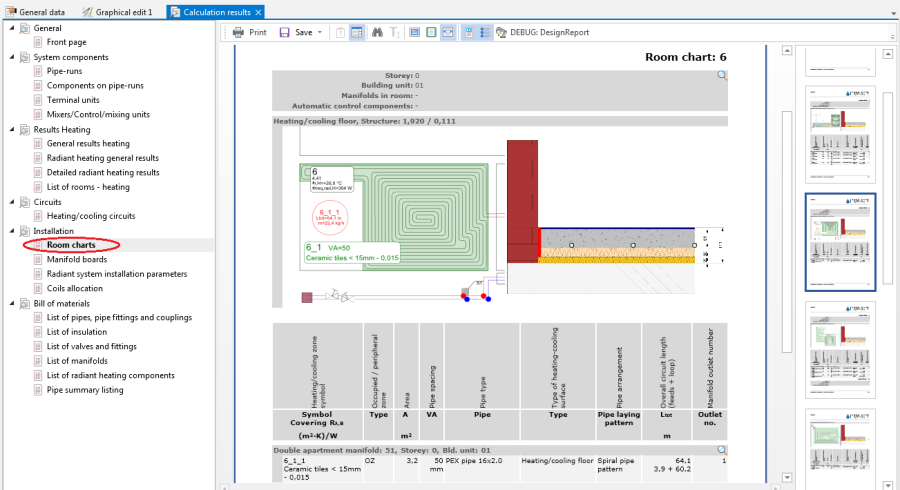

  15. Fußbodenaufbau ....
- Materialbeschreibungen.

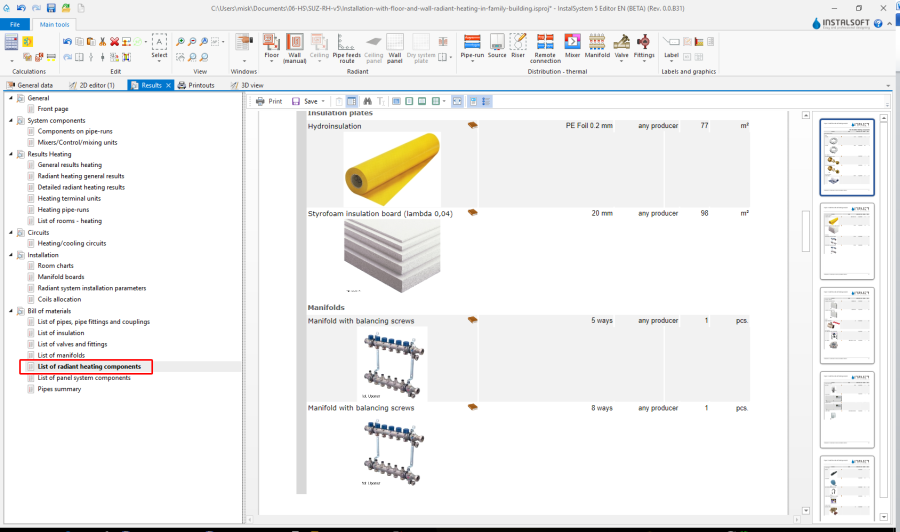

  16. Materialliste - heizen / kühlen - Aufstellung FH-Bauteile.

Generierung von Entwicklungen

Die Erweiterung wird automatisch generiert. For more information, see: Automatische Generierung von Anlagenentwicklungen.

17. Schema .

Vorbereiten einer Zeichnung zum Drucken/Exportieren

Beschriftung

Fügen Sie Beschriftungen für die erforderlichen Elemente ein.
Konfigurieren Sie das Aussehen der Etiketten (opc).
For more information, see: Konfiguration des Erscheinungsbildes der Elemente und Bearbeitung der Parameter

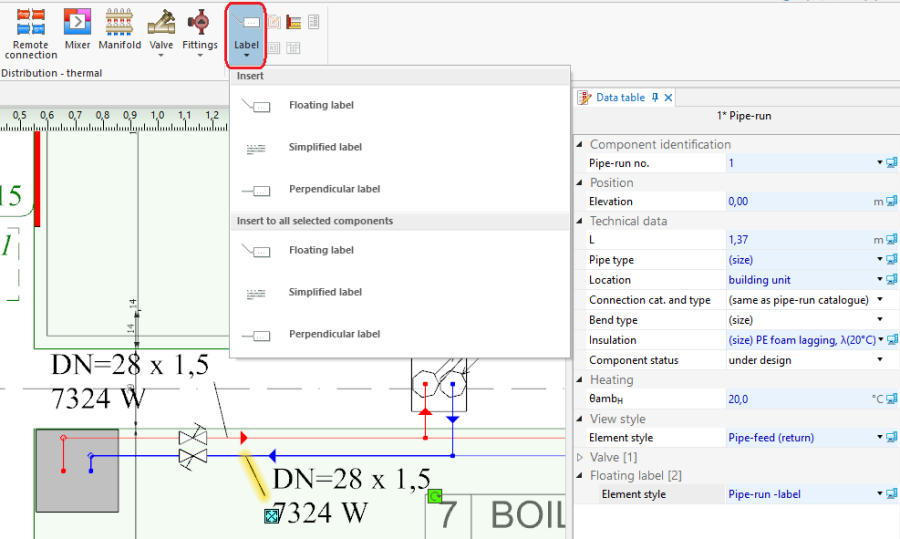

18. Einfügen eines Elements Beschriftung.

Verteilerstempel

Element Verteilerstempel einfügen.
For more information, see: Armaturenbrett.

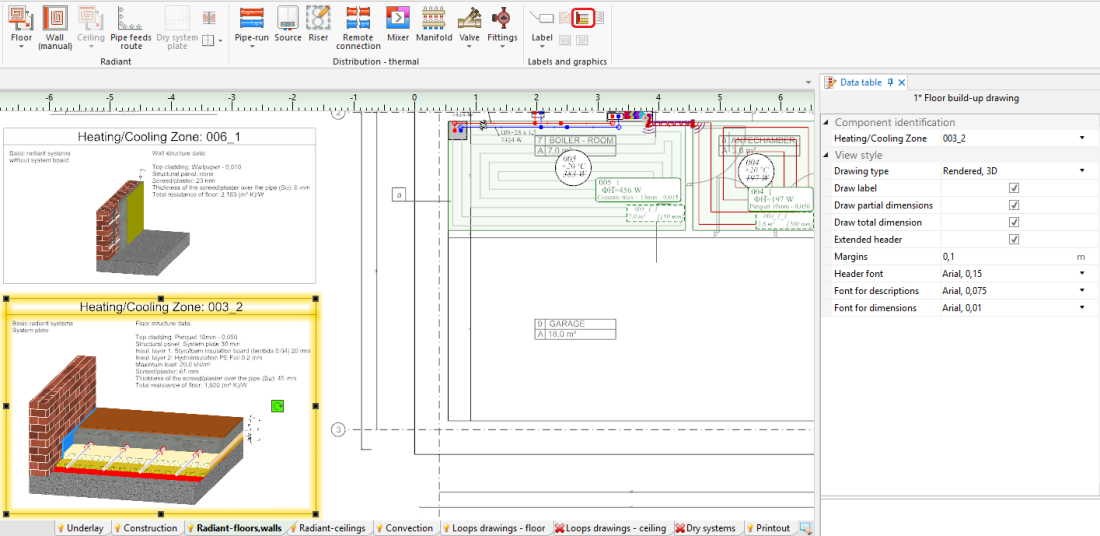

Flächenheizung Aufbau

Einfügen Flächenheizung Aufbau. Skalierung und Konfiguration nach Bedarf.

19. Flächenheizung Aufbau.

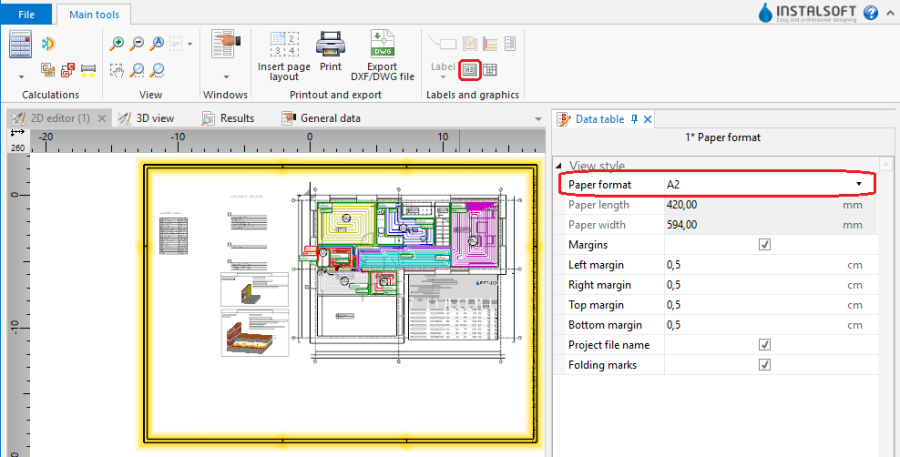

Papierformat

Element Papierformat einfügen.
In Datentabelle wählen Papierformat.

20. Einfügen eines Elements Papierformat.

Plankopf

ElementPlankopf einfügen.
Füllen Sie die erforderlichen Daten in Datentabelle.

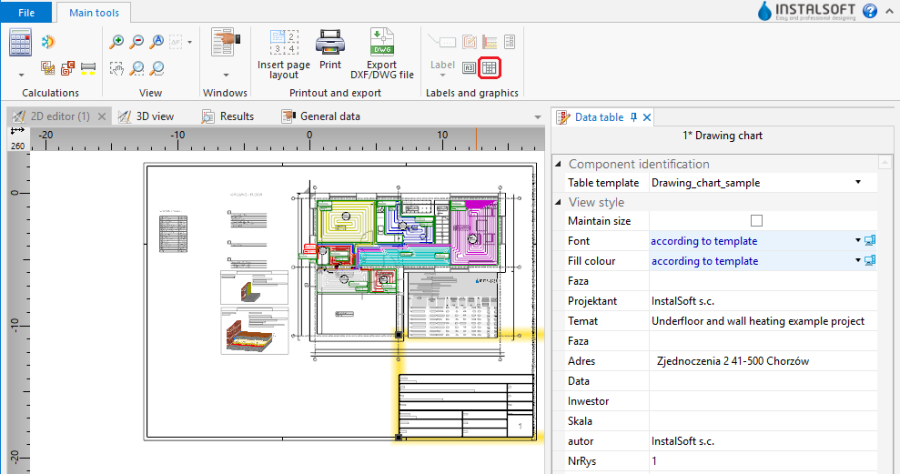

21.Plankopf.

Ergebnisse drucken/exportieren

Druck/Export von Zeichnungen durchführen.
Tabellen drucken/exportieren.
For more information, see: Export/Ausdruck von Ergebnissen und Zeichnungen

Installationsplanung - trockene Oberflächensysteme

Der Entwurfspfad für Trockensysteme stimmt weitgehend mit dem Entwurfspfad für Nasssysteme überein.

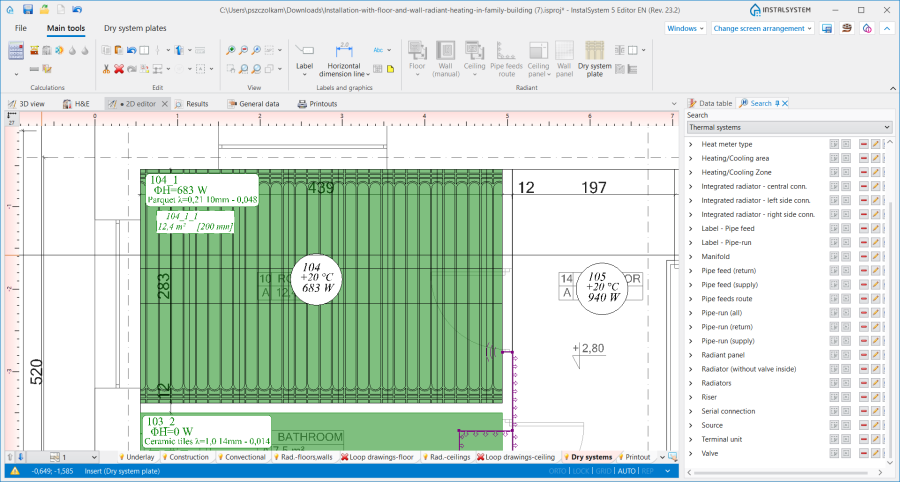

Darüber hinaus ist es möglich, ein Typelement in den Bereich einzufügen: Heizen/Kühl Zone Trockensystemplatten und deren Zuschnitt an die Raumkanten oder an die Kanten anderer Platten. Die entsprechenden Mengen an Platten werden später in die Stückliste aufgenommen. Außerdem muss bei der Planung des Verlaufs der Anschlüsse und Schlaufen die Lage der Nuten in den Trockenbau-Platten berücksichtigt werden.

Bearbeitung der allgemeinen Daten und Erstellung einer Bauwerksstruktur

Erklären Sie Projektdaten in Bezug auf die Standarddaten:

Auf dem Reiter Bodenheizung im Feld Standard- Befestigungssystem sich für ein Trockensystem des Herstellers entscheiden.
Andere Daten in Übereinstimmung mit: Bearbeiten Sie die allgemeinen Daten und erstellen Sie eine Bauwerksstruktur..

BIM - Exportieren von Anlagen in ein IFC-Modell

Rufen Sie das Exportfenster über das Symbol IFC Datei exportieren , an der Bar Hauptwerkzeuge verfügbar, wenn die Registerkarte 2D-Editor aktiv ist Ausdruck.

22. IFC Datei exportieren .

For more information, see: BIM - Exportieren Sie Installations- und Konstruktionsdaten aus dem Projekt in IFC-Modelle..

Installationsausgabe - Systeme für trockene Oberflächen
