Entwerfen von Fußboden- und Wandheizungen
| Product | InstalSystem 5 |
| Type of article | ZASTOSOWANIE |
| Content up-to-date for version | IS 5.0 Beta 30 |
Lektionsumfang
Der Artikel beschreibt die Vorgehensweise beim Entwerfen der Flächenheizung in nassen und trockenen Schleifensystemen.
Das Beispiel basiert auf einem Projekt, das für ein 2-geschossiges, nicht unterkellertes Einfamiliengebäude ausgeführt wurde.
Benötigte Module und Konfiguration der Programme
Paket InstalSystem 5 mit dem Modul:
- Schleifensysteme für Flächenheizungen.
Anfangszustand
Das Projekt beinhaltet alle in der Schablone konfigurierten Standartwerte.
Die Gebäudestruktur wurde anhand der Unterlagen im DWG-Format erarbeitet. Für mehr Einzelheiten: Tabelle des Beispielprojekts.
Vorgehensschritte
Öffnen einer neuen Projektdatei
- Programm InstalSystem 5 starten.
- Neues Projekt öffnen und bevorzugte Dateiversion wählen.
For more information, see: Projekt- und Anwendungsmanagement - Benötigte Schablone wählen.
For more information, see: Schablonendateien
Definieren der Kataloge und der Allgemeindaten
Projektdaten im Bereich der Standartwerte festlegen:
- Geschossaufbau - die geforderte Geschosszahl einführen
For more information, see: Vorbereitung der Gebäudestruktur - Katalogverwaltung - Kataloge wählen gemäß der Liste in der Projekttabelle im Bereich:
- Flächenheizungssysteme
- Rohre und Formstücke
- Dämmungen
- Ventile und Armaturen
- Heizen / Kühlen - Informationen ergänzen zu:
- Verteilleitung
- Bauteile und Vorgabewerte
- Flächenheizungssysteme
- Bodenheizung
- Wandheizung
- Verteiler, Formstücke und Regelung
- Verteilleitung
For more information, see: Verwendung der Kataloge und der Katalogdaten im Projekt
| Project files
|
Instalacja ogrzewania podłogowego i ściennego w budynku jednorodzinnym, isproj |
| Designed with | InstalSystem 5 Rev. Beta 30 |
| Required modules | InstalSystem basis Heating system 5 Radiant loop systems 5 |
| Project range | Ogrzewanie płaszczyznowe |
| Used catalogues |
Podstawowe systemy płaszczyznowe |
| Type of building | jednorodzinny niepodpiwniczony 2-kondygnacyjny |
| Building structure | Podkład parter, dwg Podkład piętro, dwg |
| Drawings range | Rzuty |
| Prepared by | 100px www.instalsoft.com |
| Legal disclaimer | Możliwość kopiowania całości lub fragmentów projektu |
| Calculation results | Kompletny zakres wyników obliczeń, xls Kompletny zakres dostępnych wydruków, pdf Wyniki obliczeń dla ogrzewania płaszczyznowego, pdf Zestawienie materiałów, pdf Parametry montażu, pdf |
| Drawing results | Parter, dwg Piętro, dwg Parter, pdf Piętro, pdf |
Vorbereitung der Gebäudekonstruktion
- Die Unterlagen für jedes der Geschosse importieren, umskalieren und zueinander positionieren, indem der Referenzpunkt eingetragen wird.
For more information, see: Importieren von Dateien - Die Räume auf der umskalierten Unterlage unter Verwendung des Betriebsmodus FANG abzeichnen.
For more information, see: Eintragung der Räume - Räume automatisch nummerieren unter Verwendung der Einstellung Räume nummerierenhttp://de.help.instalsoft.com/Benutzer_Diskussion:Translator_DE2. Das Nummerieren im Raum in der oberen linken Ecke jedes Geschosses anfangen.
- In der Datentabelle entsprechend korrigieren:
- Projekttemperatur: für Badezimmer 24°C, für Diele 16°C eintragen.
- Zulässige Maximaltemperatur für die Fußbodenoberfläche durch Auswahl des entsprechenden Raumtyps in der Sektion Heizung.
- Für unbeheizte Räume die Wärmeverlustrate gleich "0" setzen.
For more information, see: Vorbereitung des Gebäudestruktur
- Die Richtigkeit der eingeführten Konstruktion in der 3D Ansicht überprüfen.
For more information, see: Überprüfung der Richtigkeit der Gebäudestruktur
Installationsbearbeitung - Flächensystem
Heizen/Kühl Zone
- Die Elemente: Heizen/Kühl Zone in die ausgewählten Räume eintragen.
- Fragmente der Elemente: Heizen/Kühl Zone entsprechend herausschneiden und\oder ihre Form im Hinblick auf bebauten Raum (Treppen, Badewannen) in den Räumlichkeiten verändern.
- Die gewählten Oberflächen der Elemente: Heizen/Kühl Zone im Hinblick auf benötigte Dilatationsspalten aufteilen.
- Randzone (RZ) festlegen und konfigurieren.
For more information, see: Randzonen der Heizen/Kühl Zone
Verteiler
- Verteiler in jedes Geschoss eintragen. Verteiler wird auf der Zeichnung zusammen mit dem Verteilerschrank eingetragen.
For more information, see: Verteiler und sein Zubehör
Verlauf Anbindeleitungen
- Die Elemente: Heizen/Kühl Zone' mit den Verteilern verbinden, wobei das Element Verlauf Anbindeleitungen verwendet wird. Verlauf Anbindeleitungen erlaubt eine automatische Generierung der Anschlussstücke.
For more information, see: Bearbeitung der Anschlussstücke für das Flächensystem
Installationsbearbeitung - Verteilerversorgung
Wärmeerzeuger
- Das Element Wärmeerzeuger in das unterste Geschoss eintragen.
Strang
- Strang eintragen, ihm ein Symbol zuteilen und seine Reichweite bestimmen (von Geschoss 0 bis Geschoss 1).
For more information, see: Verbindung der Geschosse unter Verwendung des Elements "Steigleitung"
Verteilung
- Die Elemente Wärmeerzeuger, Verteiler, Strang miteinander verbinden, indem das Netzwerk mithilfe des Elements: Teilstrecke gezeichnet wird, wobei der Betriebsmodus der Programme: FANG und ORTO verwendet wird.
Armatur
- Das Element Ventil in die Bereiche eintragen.
- In der Datentabelle Ventil Typ auswählen.
- Die Einstellung: Kopieren - Hinzufügen aktivieren, um Armaturen desselben Typs in andere Bereiche einzutragen.
Überprufung der Richtigkeit der Installationsstruktur
- Die Richtigkeit der Installationsstruktur überprüfen durch Aktivierung der Einstellung Anschlüsse prüfen (Kurzbefehl: Shift + F2).
- Die Richtigkeit der Installationsstruktur überprüfen und Unstimmigkeiten aufdecken mithilfe der 3D Ansicht.
For more information, see: Überprüfung der Richtigkeit der Installationsstruktur
Bearbeitung der Daten der Installationselemente

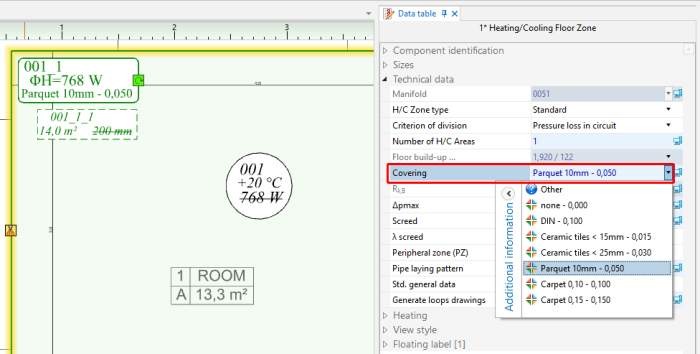

Belag
- Die gewählten Elemente Heizen/Kühl Zone markieren und die Art von Belag bestimmen.

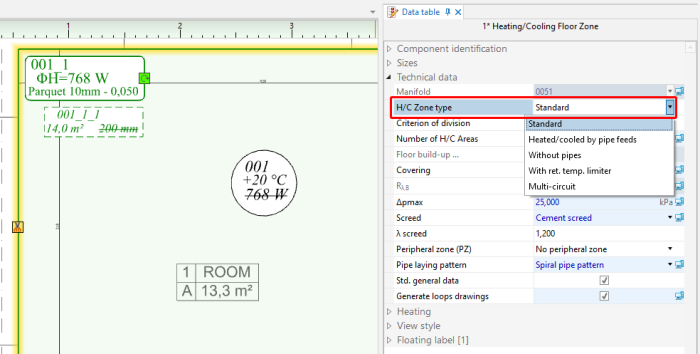

Heizen/Kühl Zone
- Die Elemente Heizen/Kühl Zone markieren, in denen einen wesentlichen Bereich die durchgehenden Anschlüsse einnehmen, und ihren Typ zu Mit Anschlussleitungen beheizt ändern. Dabei darf man nicht vergessen, die Verbindung mit dem Verteiler zu entfernen.
- Heizen/Kühl Zone markieren, auf deren Oberfläche keine Schleifen verlegt werden sollen, und ihren Typ zu Blindfläche ändern.
Berechnungen und Diagnostik
Berechnungen der Flächensysteme

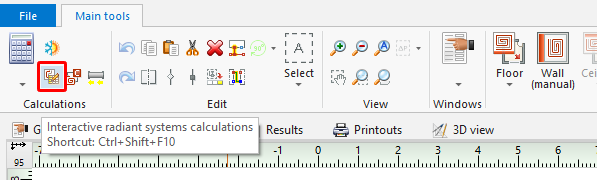

- Vollständige Berechnungen mithilfe des Taschenrechnersymbols
aufrufen, das sich in der Sektion Berechnung auf der Symbolleiste befindet. - Das Fenster Meldungen / Hinweise öffnen, wobei es aus der Fensterliste oder mithilfe der F8-Taste gewählt wird.
- Nach Beendigung der Berechnungen die im Fenster Meldungen / Hinweise aufgestellten Meldungen überprüfen. Wenn die Diagnostik Meldungen mit Fehlerbewertungen anzeigt, muss man sie zuallererst beseitigen.
For more information, see: Berechnungen und Diagnostik

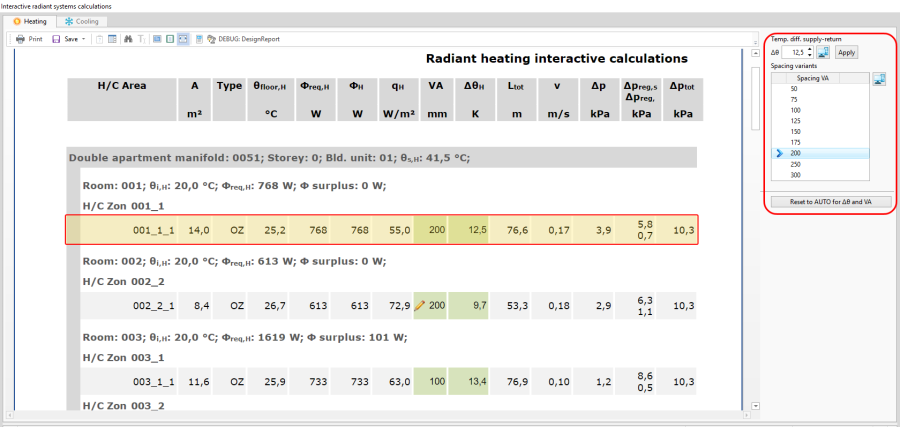

Korrektur der Installationsparameter zum Zweck der Angleichung der erreichten an die geforderte Leistung
- Die Versorgungstemperatur der Flächeninstallation mithilfe der Regelkreise überprüfen, die sich im Fenster Projektdaten in der Sektion Heizen / Kühlen/Wärmeerzeuger befinden.
- Die Abstände bei der Verlegung der Leitungen sowie die Abkühlung des Heizmittels in den einzelnen Schleifen korrigieren.
- Den Aufbau des Heizfußbodens\der Heizwand korrigieren.
- Max. Druckverlust im Kreis.
Erneute Berechnungsausführung und Überprüfung der Ergebnisse
- Die Berechnungsergebnsse überprüfen unter besonderer Berücksichtigung:
- der Deckung der geforderten Heizleistung für die Räume.
- der gewählten Fussboden- Heizung/Kühlung-Schichten, im Hinblick darauf, ob unerwünschte Unterschiede zwischen den benachbarten Schichten hinsichtlich der Höhe und der Dicke der Bebauung auftreten.
- der Zusammensetzung der Materialien.
- der Deckung der geforderten Heizleistung für die Räume.
Vorbereitung der Zeichnung zum Ausdrucken/Exportieren
Beschriftung
- Etiketten für die geforderten Elemente eintragen.
- Aussehen der Etiketten konfigurieren (opc).
For more information, see: Pkt 5. Konfiguration des Aussehens der Elemente und Bearbeitungsparameter
Verteilerstempel
- Eintragung des Elements Verteilerstempel.
For more information, see: Etikett und Verteilertabelle
Flächenheizung Aufbau
- Flächenheizung Aufbau eintragen. Falls nötig, umskalieren und konfigurieren..
H/K Rohr
- Die H/K Rohr-Zeichnungen automatisch generieren.
For more information, see: Automatische Generierung der Schleifenzeichnungen - Die automatisch generierten H/K Rohr-Zeichnungen überprüfen und, falls nötig, ihren Verlauf manuell korrigieren.
For more information, see: Manuelle Bearbeitung der Schleifenzeichnungen
Papierformat
- Das Element Papierformat eintragen.
- In der Datentabelle das Papierformat auswählen.
Plankopf
- Das Element Plankopf eintragen.
- Die geforderten Daten in der Datentabelle ergänzen.
Ausdrucken/Exportieren der Ergebnisse
- Die Zeichnungen ausdrucken/exportieren.
- Die Tabellen ausdrucken/exportieren.
For more information, see: Exportieren / Ausdrucken der Ergebnisse und Zeichnungen
